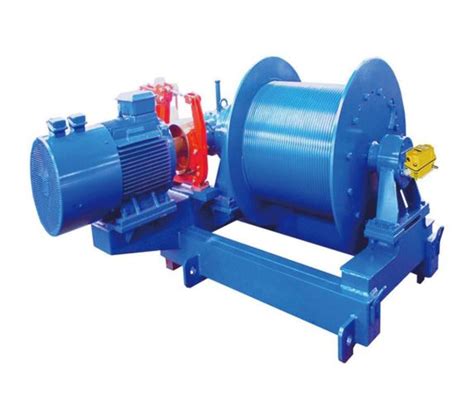

Vertikaalne kaevandusvints
Pind: vertikaalseks tõstmiseks avakaevandustes – nt rippuvad nõlvade tugimaterjalid, võlli uputustööd.
Kaevanduste tüübid: hõlmab söekaevandusi (vajab plahvatuskindlat sertifikaati) ja metallikaevandusi (raud- ja värviline).
Rakenduse stsenaariumid ja töötingimused
Vertikaalne trumli paigutus – sobib vertikaalse või järsu nurga all tõstmiseks kaevandustes.
Töökeskkond
Maa-alune: vertikaalsete või pimedate šahtide jaoks söe- ja metallikaevandustes. Vajab plahvatus-, tolmu- ja niiskuskindlat konstruktsiooni – talub suurt gaasi ja niiskust.
Pind: vertikaalseks tõstmiseks avakaevandustes – nt rippuvad nõlvade tugimaterjalid, võlli uputustööd.
Miinide tüübid
Hõlmab söekaevandusi (vajab plahvatuskindlat sertifikaati) ja metallikaevandusi (raud- ja värviline).
Tüüpilised töökohad
Tõstmine: personali tõstmine vertikaalsetes šahtides, maagi tõstmine, tunneliseadmete langetamine.
Vedamine: Šahtiseadmete paigaldamine, katuse kandematerjalide vertikaalne ülekandmine.
Transport: materjalide teisaldamine vertikaalsetes šahtides, sügavate aukude puurimisvarustuse riputamine.
Paigalduskohad
Šahtipealsed masinaruumid, süvendi põhi, tunnelikambrid, ajutised tõsteplatvormid pinnakaevandustes.
Struktuur ja põhikomponendid
Vertikaalne integreeritud disain. Põhiosad:
| Kirjeldus | Üksikasjad |
|---|---|
| Aluskoormust{0}}kandekonstruktsioon | Vertikaalne raam, laagriplokid, alus – keevitatud ülitugevast{0}}terasest |
| Trummi süsteem | Vertikaalne-kinnitus ühe- või-kihiline mähistrummel (köiejuhikuga), köieankur |
| Ajami süsteem | Vertikaalne reduktor (planetaarne / spiraalülekanne), ühendus, veovõll |
| Pidurisüsteem | Ketas- või klotspidur, hüdrauliline/pneumaatiline jõuallikas |
| Toitesüsteem | Plahvatuskindel-või tavaline mootor, juhtkapp |
| Ohutussüsteem | Ületuulekaitse, lõtkukaitse, koormusandur |
| Abiseadmed | Sügavusnäidik, määrimissüsteem, juhtpaneel |
Kuidas see töötab ja tööloogika
Mootorajam
Oravapuuriga asünkroonmootor – tulekindel tüüp maa-aluseks kasutamiseks. Toetab VFD kiiruse reguleerimist.
Vähendamine ja pidurdamine
Vähendamine: vertikaalne karastatud käigukasti reduktor muudab suure kiiruse madala pöördemomendi madala kiirusega suureks pöördemomendiks.
Pidurdus: kaks süsteemi – sõidupidur (tavaline seiskamine) ja hädapidur (paanikapeatus). Hüdrauliline/pneumaatiline servo juhtimine.
Koormuse juhtimine
Suletud ahela süsteem jälgib trossi pinget reaalajas.
Konstantse kiirusega tõste / konstantse pöördemomendi väljund.
Tuvastab automaatselt koorma kaalu ja reguleerib tööparameetreid.
Peamised tehnilised andmed (tüüpiline konfiguratsioon)
| Parameeter | Tüüpiline vahemik | Märkmed |
|---|---|---|
| Nimikoormus | 10–500 kN (1–50 t) | Custom >100 t |
| Köie kiirus | 0.5–8 m/s | VFD annab astmeteta 0,1–10 m/s |
| Trumli maht | 50–1000 m köit | Kohandatud võlli sügavuse järgi |
| Mootori võimsus | 15–500 kW | Vastab koormusele/kiirusele; tulekindel vajab sertifikaati |
| Toiteallikas | 380V/660V/1140V kolmefaasiline vahelduvvool | Maa-alune: 660V/1140V tulekindel |
| Töötav kalle | 90 kraadi (vertikaalne) / 60–90 kraadi (järsu kaldega võll) | Vertikaalseks või peaaegu vertikaalseks tõstmiseks |
Plahvatuskindel disain:Maa-alustel mudelitel on Exd I Mb tulekindel sertifikaat – leegikindel mootor, juhtkapp ja andurid.
Ohutuskaitsed:
- Hädapidurdus: lülitub automaatselt sisse 0,2 s või lühema võimsuse kaotuse jooksul – aeglustus Vähem kui 5 m/s² või sellega võrdne.
- Ülekoormuskaitse: Seiskub ja annab häireid, kui koormus ületab 110% nimiväärtusest.
- Ületuulekaitse: mehaaniline + elektrooniline topeltpiirang.
Kohaldatavad standardid:
- GB/T 20961-2007
- MT/T 771-2011
- Riiklik kaevandamise ohutusmärk (MA)
Põhistruktuur: Q345B / Q355B kõrgtugevast terasest, keevitatud ja pingevaba lõõmutamise teel.
Kuluvad osad:
Kulumiskindla sulamiga kõvakattega trummel – kõvadus Suurem kui HRC50 või sellega võrdne.
Tross tsingitud või plastkattega – purunemisjõud on suurem kui 1,5-kordne nimikoormus või sellega võrdne.
Hammasratta pinnad karbureeritud ja karastatud – kõvadus Suurem või võrdne HRC58-ga.
Keskkonnakaitse: IP54 – töötab -20 kraadist kuni +40 kraadini, suhteline õhuniiskus 95%.
Paigaldusnõuded:
Tuleb paigaldada ülitugevale betoonvundamendile – tasasuse viga Vähem kui 0,1‰ või sellega võrdne.
Koaksiaalsus võlli keskpunkti ja trumli keskpunkti vahel Vähem kui 0,5 mm või sellega võrdne.
Maa-alune: jätke ruumi ventilatsiooniks ja hoolduseks; liides gaasiseirega.
Kolm režiimi: käsitsi, automaatne, kaugjuhtimispult.
Visuaalne HMI – näitab tõstekõrgust, koormust, kiirust jne.
Automaatne rikete diagnostika ja alarm.
Rutiinne hooldus:
Vahetage reduktori õli iga 6 kuu tagant.
Vahetage piduriklotsid välja, kui kulumine ületab 1/3 paksusest.
Määrige terastrossi kord kuus; kontrolli regulaarselt kulumist.
Täielik ohutuskontroll kord aastas.
Kohandamise ja valiku tugi
Koormuse reiting:
Alates 10 kN kuni 500 kN tegeliku tõsteraskuse alusel.
01
Trossi pikkus:
Trumli maht on kohandatud võlli sügavuse järgi.
02
Juhtimisvalikud:
Standardne elektriline, PLC-põhine või VFD-juhtimine.
03
Pinge valikud:
380V, 660V, 1140V, 3300V.
04
Spetsiaalne kohandamine:
Saadaval on korrosioonikindlad kõrge temperatuuriga versioonid – spetsiaalsete kaevandustingimuste jaoks.
05
